YJ-YL22054-56LED(30W)
所屬分類：
關鍵詞：太陽能一體化燈板
- 產品描述
- 技術參數
- 使用建議

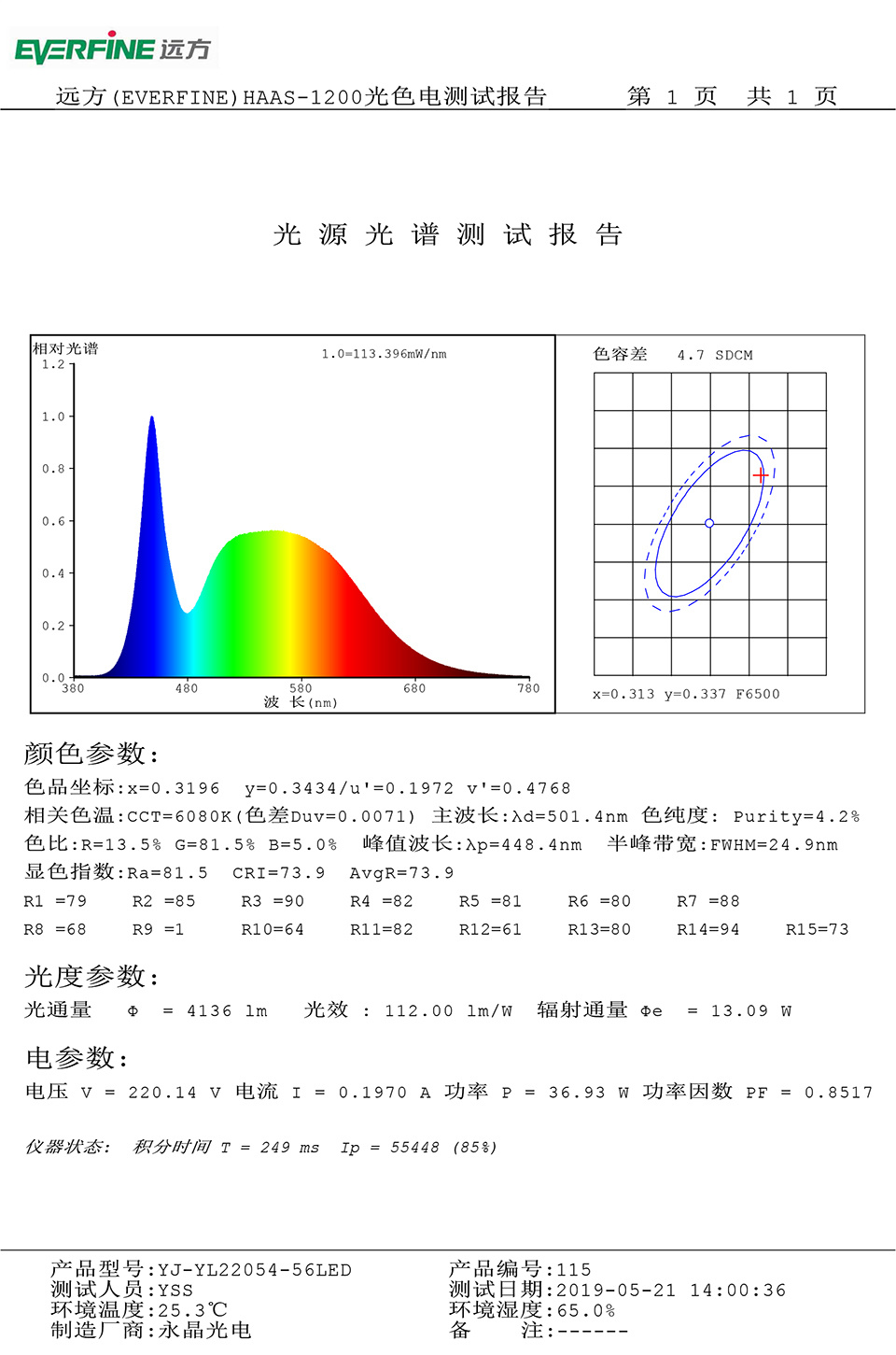

- 測試報告
-
- 商品名稱: YJ-YL22054-56LED(30W)
- 商品編號: 1035497346655150080
產品特性
● 線性恒流IC控制，光電一體化，性能穩定、可靠、長壽命。 ● 采用PCT2835貼片LED燈珠，顯色指數大于80。 ● 單段恒功率集成電路設計，輸入電壓220-240VAC之間波動時功率變化率±10%范圍內； ● 無EMI，可通過CCC、CE、EMC、LVD、SAA、RoHS等認證。 具有恒功率過電壓、電流保護功能。 ● 無紫外線、電磁波輻射。 ● 過溫保護功能，基板溫度過高時，IC會自動降低輸出電流控制基板的溫升。 ● PCB尺寸可根據客戶要求定制開發。 產品適用范圍
● LED路燈等。
-
產品技術參數
產品型號Type YJ-YL22054-56LED 浪涌等級Surge Class 2KV 輸入電壓Input Voltage AC 220-240V 50Hz 顯色指數Color rendering index 80 輸入電流Input Current 0.137A 光效Luminous Efficiency 110lm/W 功率Power 30W 色溫Color Temperature 6000K 功率因數Power Factor / 導熱系數Thermal Conductivity 1.0W/m.K 諧波THD / 尺寸Size 220mm*54mm*1.2mm 絕緣等級Insulation Class ACW>1.5KV 工作溫度Operating Temperature -20~45°C -
使用建議
1.本產品具有過溫保護功能，整燈溫度過高時，IC會自動降低功率控制溫升，建議選用合格的優質散熱器。環境溫度25℃時，基板表面測溫點Tc溫度應<60℃；環境溫度50℃時，Tc<85℃。
2.工礦燈、投光燈、路燈等大功率投射燈具光效以分布光度計為準；球泡燈、燈管等光效以積分球?yàn)闇?zhǔn)。
3.安裝燈具時，要在基板底部均勻地涂抹導熱硅脂，提高燈具的散熱能力。
4.燈具接線時要注意，每個燈具的導線線芯最小截面用電規格需要符合國家有關規程規范，接線后應該纏繞防漏電膠布，不得出現線路裸露、接觸不良等情況。
5.燈具接地保護，必須有燈具專用接地螺絲并加墊圈和彈簧墊圈壓緊。
6.要明確燈具使用電壓范圍，防止輸入電壓不當造成燈具損壞，不得帶電操作。
7.如若燈具反光罩是金屬材質，注意爬電距離，可在元器件表面打絕緣膠。
8.安裝透鏡時請注意避免透鏡與LED碰撞，防止LED磨損與脫落。
燈具在戶外使用時，建議加防雷模塊，預防雷擊時對燈具造成損壞。
-
